Wprowadzenie

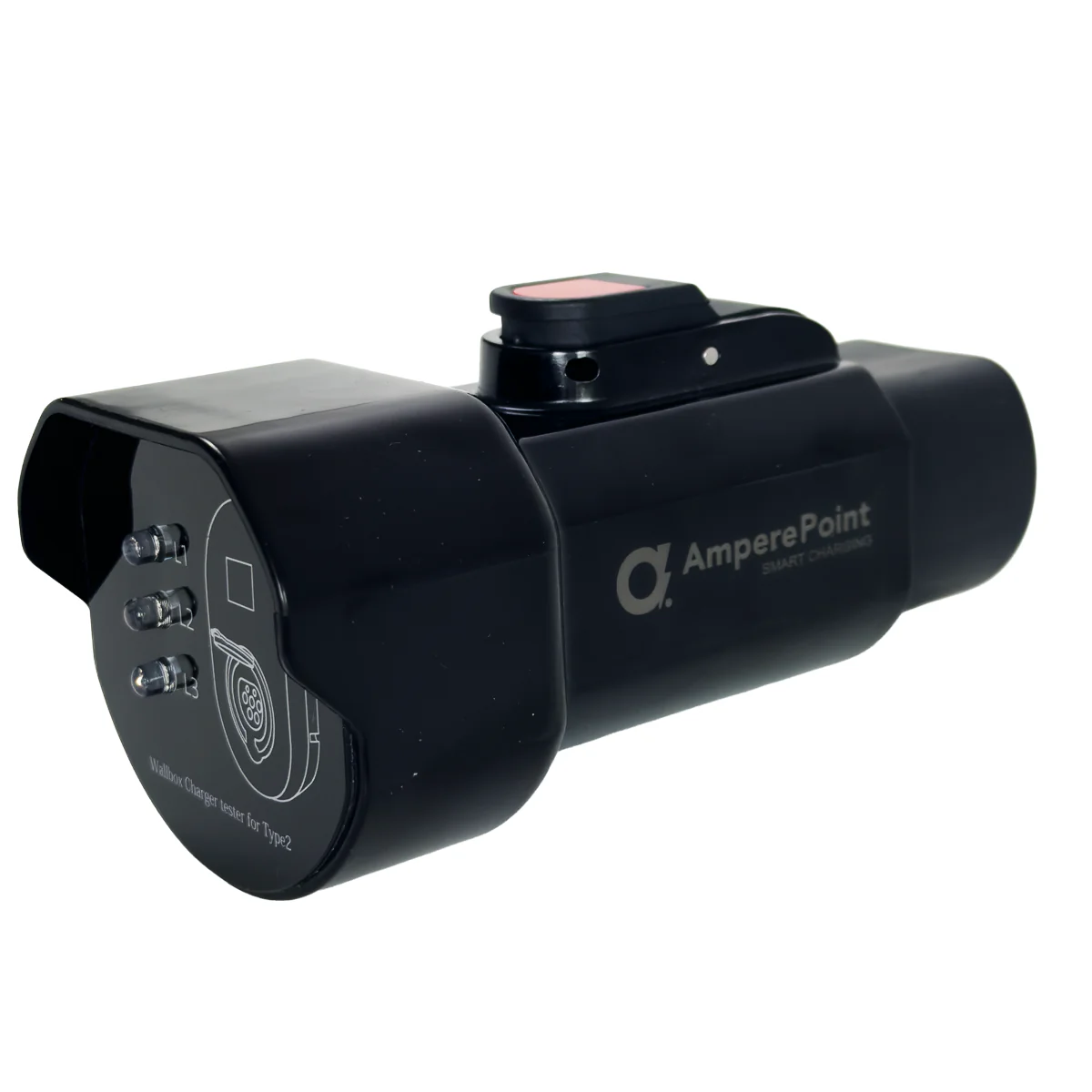

AMP Tester – Profesjonalna diagnostyka ładowarek EV i wallboxów (AC) to specjalistyczne urządzenie EVSE (Electric Vehicle Supply Equipment) zaprojektowane do szybkiej i precyzyjnej weryfikacji poprawności działania stacji ładowania typu Type 2.

Urządzenie zostało stworzone z myślą o instalatorach, serwisantach, elektrykach oraz wymagających użytkownikach pojazdów elektrycznych. W ciągu kilku sekund umożliwia kompleksową kontrolę funkcjonalności wallboxa lub kolumny ładowania, zapewniając maksymalne bezpieczeństwo infrastruktury ładowania AC.

Zastosowanie

AMP Tester znajduje zastosowanie w:

• odbiorach technicznych nowych instalacji EV

• przeglądach serwisowych stacji ładowania

• diagnostyce usterek wallboxów

• kontroli obecności faz w instalacjach trójfazowych

• weryfikacji poprawności blokady wtyczki

• testach infrastruktury publicznej i prywatnej

• audytach flotowych i przeglądach wspólnot mieszkaniowych

To narzędzie niezbędne przy profesjonalnej obsłudze infrastruktury ładowania AC.

Specyfikacja techniczna

Typ urządzenia: Tester diagnostyczny EVSE (AC)
Złącze: Type 2 (IEC 62196-2)
Obsługiwane moce: 3,5 kW / 7 kW / 11 kW / 22 kW
Stopień ochrony: IP54 (po podłączeniu)
Zakres temperatur pracy: –30°C do +50°C
Waga: 247 g
Wymiary: 151,65 × 74,13 × 68,85 mm
Materiał obudowy: wysokiej jakości tworzywo termoplastyczne
Przewodniki: stop miedzi, powierzchnia posrebrzana
Rezystancja styków: ≤ 0,5 mΩ
Zasilanie: bezpośrednio ze stacji testowanej (bez baterii)

Funkcje i możliwości diagnostyczne

Symulacja stanów ładowania

AMP Tester obsługuje kluczowe stany protokołu ładowania:

Stan B – pojazd podłączony, gotowy do ładowania
Stan C – pojazd w trakcie aktywnego ładowania (bez wymogu wentylacji)

Umożliwia to pełną emulację zachowania pojazdu elektrycznego i sprawdzenie reakcji stacji w różnych scenariuszach operacyjnych.

Kontrola obecności faz

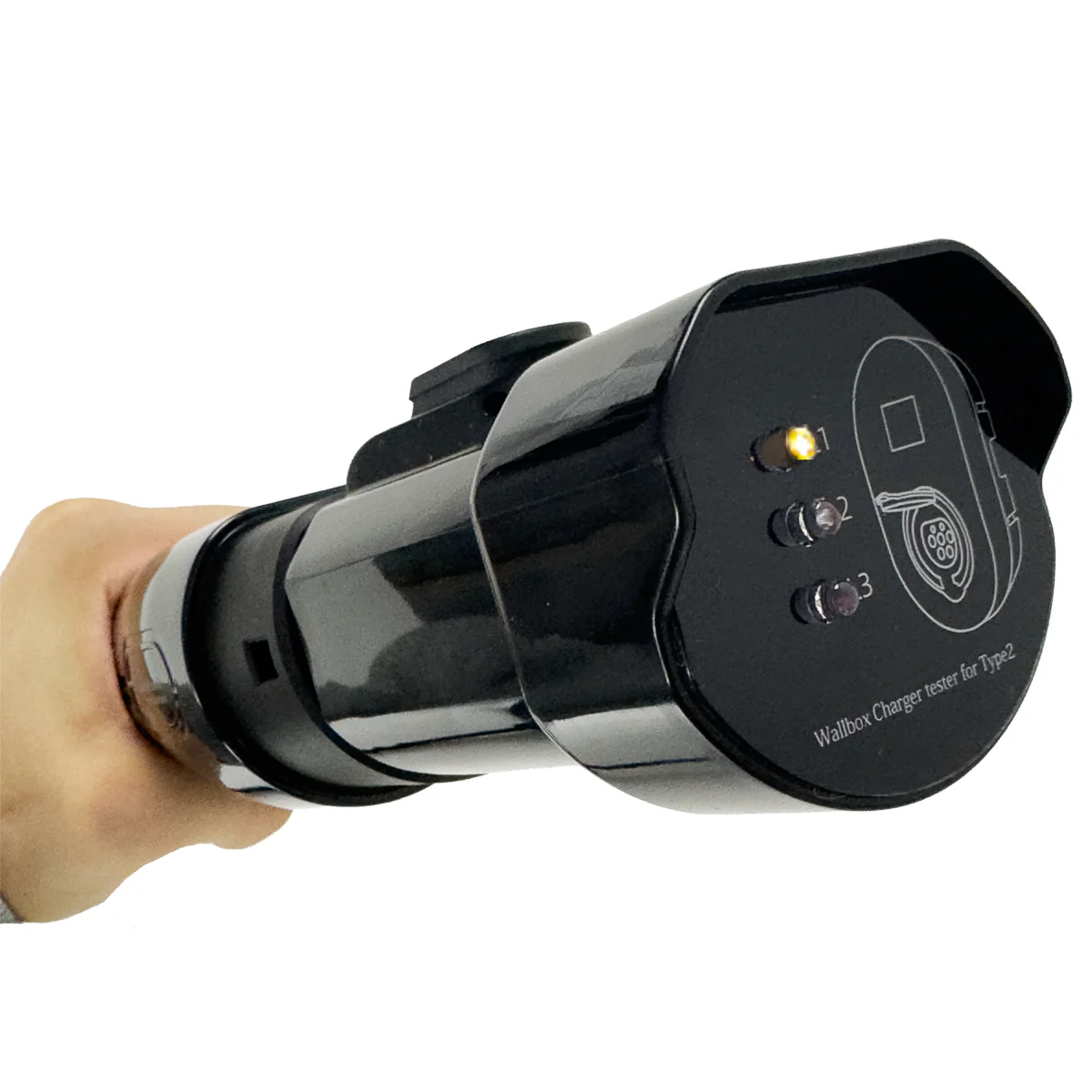

Zintegrowane wskaźniki LED (L1, L2, L3) natychmiast informują o stanie zasilania:

• 3 diody świecą – wszystkie fazy obecne

• 1–2 diody świecą – brak jednej lub więcej faz

• brak sygnału – brak zasilania

Pozwala to na:

• wykrywanie przerw w dostawie energii

• identyfikację uszkodzeń instalacji

• diagnozę asymetrii fazowej

• weryfikację dostępnej mocy ładowania

Test zabezpieczenia blokady wtyczki

Urządzenie weryfikuje poprawność działania mechanizmu blokady wtyczki (locking system), który zabezpiecza złącze przed przypadkowym odłączeniem w trakcie ładowania – kluczowy element bezpieczeństwa każdej stacji EV.

Kompatybilność

AMP Tester współpracuje z:

• wallboxami z kablem stałym

• stacjami z gniazdem Type 2 (socket-outlet)

• publicznymi kolumnami ładowania

• domowymi i komercyjnymi instalacjami

• wszystkimi urządzeniami zgodnymi z IEC 62196-2

Solidna i lekka konstrukcja

Kompaktowa obudowa zapewnia:

Trwałość – odporność na uderzenia i warunki warsztatowe
Mobilność – waga tylko 247 g
Ergonomię – idealne dopasowanie do dłoni
Ochronę – IP54 chroni przed kurzem i zachlapaniem
Niezawodność – stabilna praca w temperaturach od –30°C do +50°C

Posrebrzane styki zapewniają doskonałą przewodność oraz odporność na korozję.

Prostota użytkowania – Plug & Test

Obsługa urządzenia jest intuicyjna:

1. Podłącz tester do gniazda Type 2 lub kabla ładowania

2. Obserwuj diody LED – sprawdź obecność faz

3. Testuj – naciśnij przycisk, aby zasymulować aktywne ładowanie (Stan C)

4. Weryfikuj reakcję stacji

Zasilanie pobierane jest bezpośrednio z testowanej stacji – bez baterii, kabli czy dodatkowych źródeł zasilania.

Dlaczego warto wybrać AMP Tester

✓ Pełna symulacja stanów ładowania (B i C)
✓ Szybka kontrola obecności faz
✓ Test blokady wtyczki
✓ Kompatybilność ze wszystkimi stacjami Type 2
✓ Brak potrzeby dodatkowego zasilania
✓ Kompaktowa, profesjonalna konstrukcja
✓ Narzędzie niezbędne przy odbiorach technicznych

Podsumowanie

AMP Tester to profesjonalne narzędzie diagnostyczne do infrastruktury ładowania AC, które w kilka sekund pozwala zweryfikować poprawność działania wallboxa lub stacji publicznej.

Dzięki symulacji stanów ładowania, kontroli faz oraz testowi zabezpieczeń urządzenie stanowi niezbędne wyposażenie instalatorów, serwisantów i wszystkich osób odpowiedzialnych za bezpieczeństwo infrastruktury EV.
